| Ziel des ZEUS-Experiments ist, die Energie, Flugbahn etc. von Teilchen, die bei der Kollision von Elektronen und Protonen entstanden sind, mit möglichst |
hoher Präzision zu bestimmen.
Der ZEUS Detektor ist in der Halle-Süd von HERA seit 1992 aufgestellt. Er ist
12 m x 10 m x 19 m groß und wiegt 3600 t. |
 |

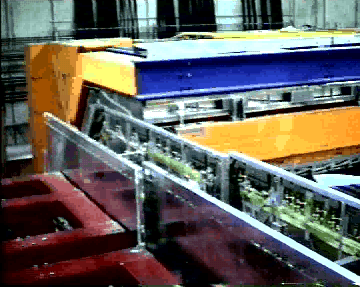

| Diese Videosequenz zeigt den in der nachfolgenden Schnittzeichnung links gezeichneten Teil des ZEUS-Detektors, der aus mehreren Detektorschichten besteht. Danach sieht man den geöffneten Hauptteil des Detektors, der in der Zeichnung als orangefarbener Block dargestellt ist. |
 |
Mausklick in
linke Abbildung
öffnet neues
Fenster mit
Videoclip
|

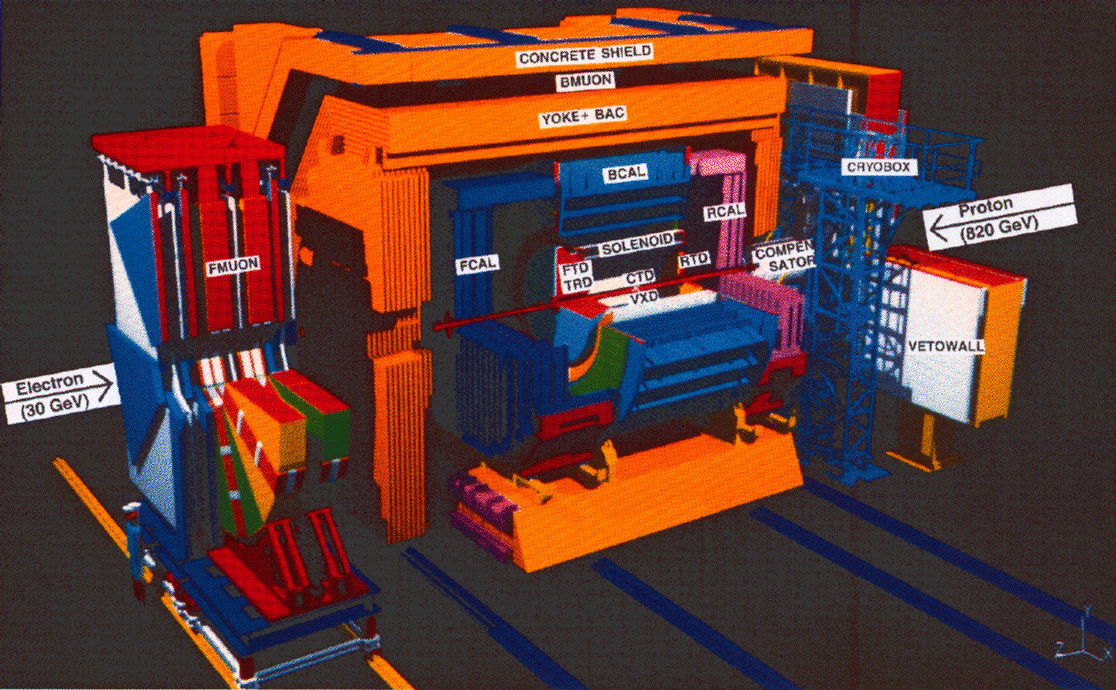

Folgende Schnittzeichnung zeigt den Aufbau und die Einzelkomponenten des ZEUS-Detektors. Sie werden im Anschluss daran vorgestellt.
Drahtkammernsystem (VXD)
Um den Kollisionspunkt ist ein Drahtkammersystem  angebracht, das die Bahnen der entstandenen Teilchen registriert. |
 |
Bild links:
DESY, Hamburg
Mausklick in Bild öffnet Großaufnahme in neuem Fenster
|
Szintillator-Uran-Kalorimeter (CAL)
| Das Kernstück des ZEUS-Detektors ist ein Szintillator-Uran-Kalorimeter , das die Energie und die Bahn der Teilchen mit höchster Genauigkeit misst. Dieses Kalorimeter umschließt das Drahtkammersystem vollständig. |
 |
Bild links:
DESY, Hamburg
Mausklick in Bild öffnet Großaufnahme in neuem Fenster
|
Driftkammern (CTD, FTD, RTD, TRD)

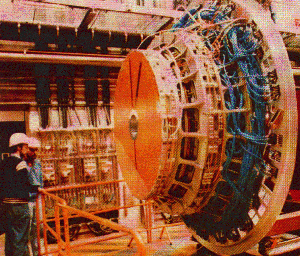

| Die Driftkammern , die in allen Richtungen angebracht sind, vermessen die Bahnen von hochenergetischen Elektronen. Durch das Magnetfeld des supraleitenden Magneten kann außerdem der Impuls der Teilchen an Hand der Bahnkrümmung bestimmt werden. |
 |
Bild links:
DESY, Hamburg
Mausklick in Bild öffnet Großaufnahme in neuem Fenster
|
Hinteres Kalorimeter (BAC)
Die Energie von Teilchen, die nicht vollständig im ersten Kalorimeter absorbiert wurden, wird im hinteren Kalorimeter gemessen. Das Kalorimeter besteht aus 7,3 cm (!) dicken Eisenplatten als Absorbtionsmaterial und Proportionalitätskammern als Detektormaterial.
Müonenkammer (MUON)
Teilchen, die bis zu den Müonenkammern nicht absorbiert wurden, werden typischerweise als Müonen identifiziert.

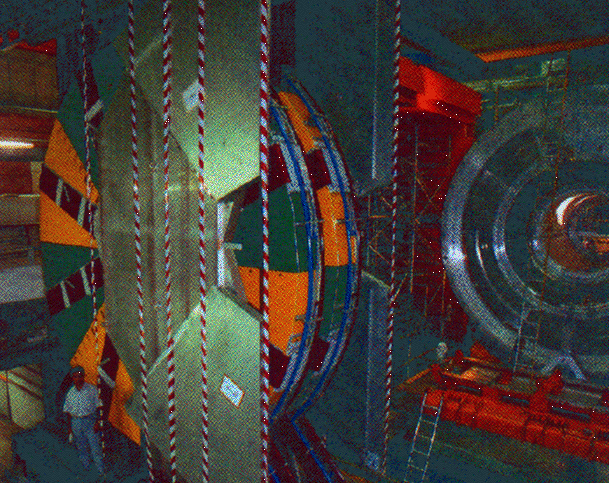

Deren Bahn wird vor und nach dem Rückflusseisen gemessen. Dazu verwendet man sog. Streamer Tubes (länglich geformte Geiger-Müller-Zähler). |
 |
Bild links:
DESY, Hamburg
Mausklick in Bild öffnet Großaufnahme in neuem Fenster
|
Eisenwand (VETOWALL)
In der Nähe des Tunnelausgangs ist eine Eisenwand mit zwei Schichten aus Szintillationszählern angebracht, um Teilchen der Hintergrundstrahlung zu messen, die durch den Protonenstrahl verursacht werden.
|
